ОСНОВНЫЕ ПАРАМЕТРЫ

К-703МА-ДМ15

Номинальное тяговое усилие, кН (т)

50(5)

Масса, кг, не более:

— сухая (конструкционная)

16 200

— эксплуатационная

17 000

Распределение массы по осям,%:

— передняя ось

49

— задняя ось

51

Дорожный просвет, мм:

— под главной передачей вед.моста

550

— под осью вертикального шарнира

440

Колея, мм

2255

База, мм

3750

Наименьший радиус поворота (по оси следа наружного колеса с выключенным задним мостом), м

8,2

Максимальная глубина преодолеваемого брода, м

1,0

Габаритные размеры машины при работе бульдозером с фронтально установленным отвалом, мм:

— длина

9000

— ширина (с отвалом)

4515

— высота

3900

Емкость топливного бака, л

620 (2 бака: 320 л и 300 л)

ДВИГАТЕЛЬ

ЯМЗ-238НД4

Номинальная мощность, кВт (л.с.)

184(250)

Эксплуатационная мощность, кВт (л.с.)

173(236)

Номинальная частота вращения, мин.^-1

1900

Максимальный крутящий момент, Н.м (кгс.м)

1108(113)

Система охлаждения двигателя

Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости («Тосол А-40М» ТУ 6-57-95)

Предпусковой подогрев двигателя котлом обогрева при низких температурах (при t от -10…-40 град С)

Прамотроник 30ЖД24

ТРАНСМИССИЯ

КПП – механическая, с переключением четырех передач без разрыва потока мощности в пределах каждого из четырех режимов (16 скоростей переднего и 8 скоростей заднего хода)

Скорости движения при номинальной частоте оборотов двигателя и отсутствии буксования, км/ч

Передний ход – 0,0…30,2
Задний ход – 0,0….23,0

Скорость движения при номинальном (5 т) тяговом усилии, м/с (км/ч)

2,1 (7,58)

Подмоторный и грузовой мосты – ведущие, грузовой мост — отключаемый

Межколесный дифференциал – самоблокирующаяся зубчатая муфта свободного хода

ХОДОВАЯ ЧАСТЬ

Подвеска мостов

Жесткая

Шины промышленные

29,5/75R25

Ободья

разборные

Рабочие тормоза

сухие, колодочного типа с пневмоприводом

Стояночный тормоз

колодочно-дисковый с пневмопружинным приводом

ТИП КАБИНЫ И ЕЕ ОБОРУДОВАНИЕ

Двухместная цельнометаллическая, защитная, со встроенным каркасом безопасности, с термовиброшумоизоляцией, подрессоренным сиденьем для водителя по ГОСТ 20062 и дополнительным сиденьем для пассажира, двумя отопителями, стеклоочистителями передних и задних стекол, вентилятором обдува передних и задних стекол, тонированными стеклами, солнцезащитным козырьком для оператора, зеркалом заднего вида и двумя наружными зеркалами, теплоизоляционными и резиновыми ковриками.

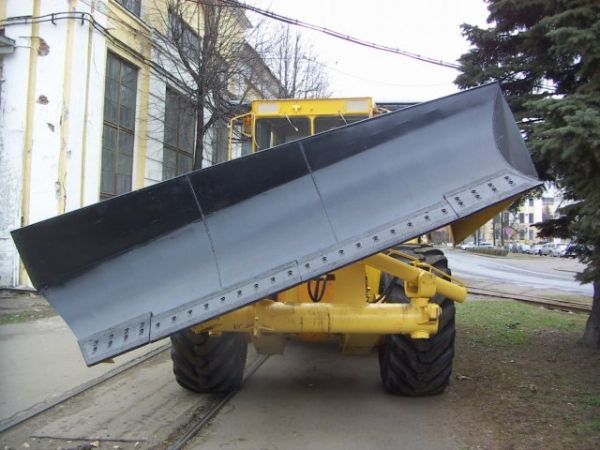

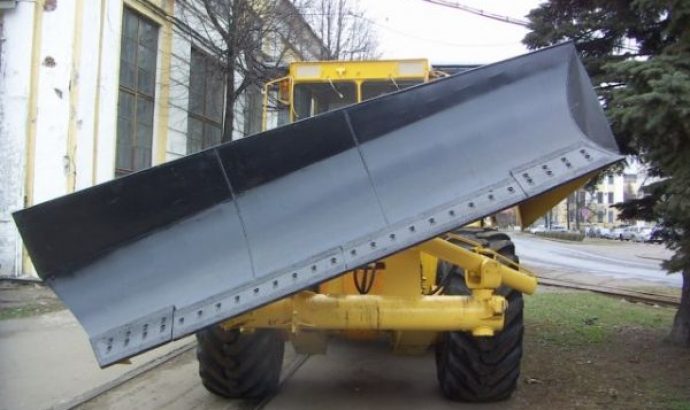

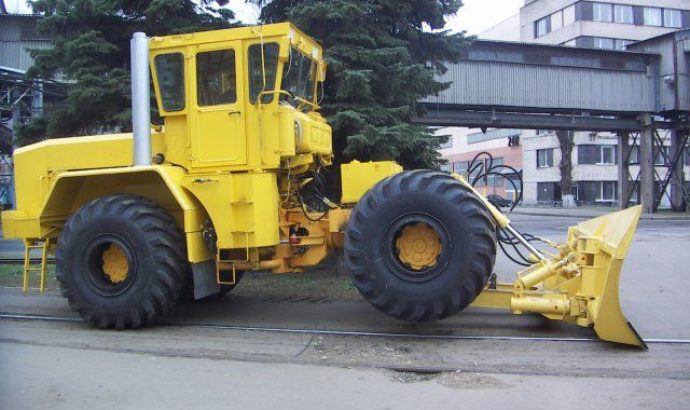

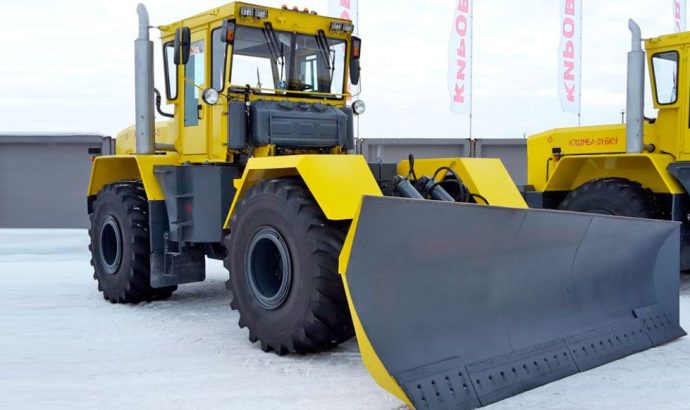

БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ

Устанавливается на грузовой полураме.

Высота отвала, мм

1430

Ширина отвала, мм

4515

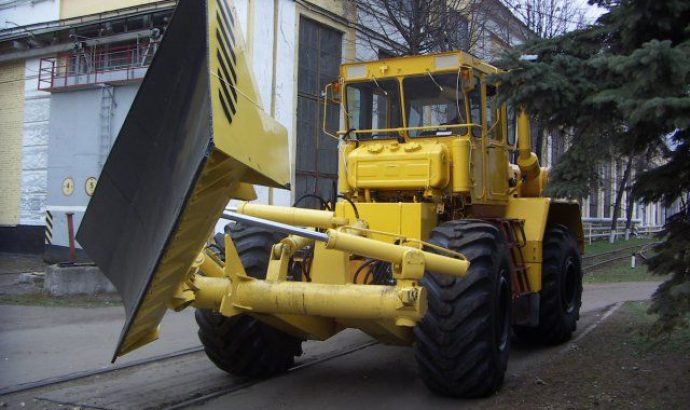

Диапазон углов установки отвала при бесступенчатом регулировании, град.

27,0

— в плане

0…55

— резания

50…70

— поперечного перекоса

25…0…15

Наибольший подъем отвала над опорной поверхностью колес трактора, мм

1000

Управление отвалом

бесступенчатое, осуществляется гидрораспределителем Р-160 (подъем – опускание; поворот в плане; поперечный перекос)
и электрогидрораспределителем (изменение угла резания)

Давление жидкости в гидросистеме рабочего оборудования, МПа (кгс/см2):

— максимальное

18,0…20,0 (180…200)

— номинальное

16,0 (160)

Расчётная длительность непрерывной работы без дозаправки топливом при загрузке дизеля по ГОСТ 19677, не менее

16 ч.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ (по отдельному заказу)

Кондиционер фирмы « Август»

Автономный отопитель кабины фирмы «Webasto»
